01347145 NIEDAX DKU 170-78T70 VW GK-Unterteil, doppelzü.
DKU 170-78T70 VW
4013339204892
DKU170-78T70VW
auf Anfrage
je
1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
6 M | Menge übernehmen |
120 M | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 6 M |
Bestellschritt | 6 M |
Beschreibung

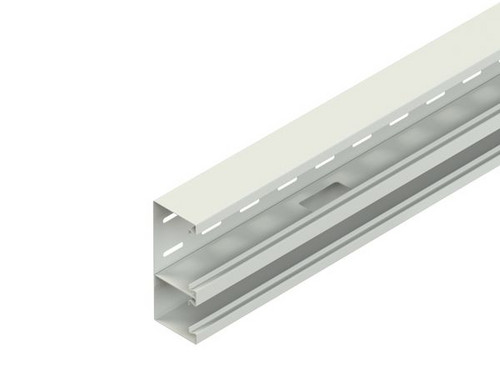

Gerätekanalunterteil, doppelzügig asymmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, mit zwei, mittels nachträglich montierbarem, selbstkontaktierenden Trennprofil aus Aluminium mit Kabeldurchführöffnungen, getrennten unterschiedlich großen Leitungszügen, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Gerätemontage im oberen Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich jeweils 3 Kabelhalteklammern GKF 78 und GKF 38 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 70 mm Deckelöffnung : 78 mm und 38 mm Teilung der Leitungszüge : 105 mm und 65 mm zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm Schlaufenabstand RasterMaße : 250 mm Trennprofil Kabeldurchführöffnung : 30 mm x 65 mm mittiger Abstand : 500 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt gesamt : 9860 mm² Nutzbarer Querschnitt oberer Leitungszug : 6172 mm² Nutzbarer Querschnitt unterer Leitungszug : 3688 mm² Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
Schutzart (IP) | IP20 |
Länge | 2000 mm |
Breite | 170 mm |
Verpackungseinheit | 120 |
Verpackungseinheit | 6 |
Gewicht | 19,71 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Farbe | weiß |
Halogenfrei | ja |
Tiefe | 70 mm |
RAL-Nummer | 9016 |
Oberfläche | bandverzinkt und beschichtet |
Werkstoffgüte | sonstige |
Einsatztemperatur | -5 - 60 °C |
Werkstoff | Stahl |
Montageart der Oberteile | innenliegend |
Anzahl der Oberteile | 2 |
Anzahl der steckbaren Trennwände | 2 |
Montagelochung im Boden | ja |
Mit Kabelhalteklammer | ja |
Nutzbarer Querschnitt | 9860 mm² |
Oberteilbreite 1 | 78 mm |
Oberteilbreite 2 | 78 mm |
Mit Schutzfolie | ja |
Ausführung Rückwand (Innenseite) | gelocht |
Bauform rechteckig | ja |
Kurzbeschreibung | GK-Unterteil, doppelzü. asymmetr., 170x70x2000 mm, De-Öffnung 78/38 mm, Stahl, bandverzinkt DIN EN 10346, pulverbesch. RAL 9016, inkl. Zubehör |
