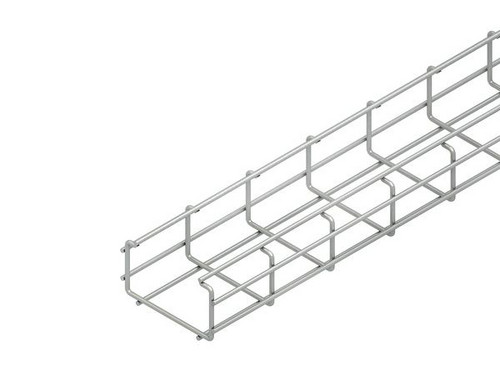

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 546 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt, mit 75 mm Querdrahtabstand. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) Nennmaße Höhe H (innen) x Breite B (innen) : 50 x 100 mm Höhe H (außen) x Breite B (außen) : 68 x 118 mm Öffnungsmaß : 75 mm Längsdraht-Ø : 4,5 mm Bodenlängsdrahtabstand : 75 mm Seitenlängsdrahtabstand : 30 mm Querdraht-Ø : 4,5 mm Querdrahtabstand : 75 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5000 mm² geeignete Verbinder : GRV 6 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Länge | 3000 mm |
| Breite | 118 mm |
| Verpackungseinheit | 546 |
| Verpackungseinheit | 6 |
| Gewicht | 1,53 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | ohne Verbinder |
| Höhe | 68 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Integrierte Trennwand | ohne |
| Nutzbarer Querschnitt | 5000 mm² |
| Profilform | C-Form |
| Gewicht | 1.53424 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Gitterrinne, C-förmig, 68x118x3000 mm, Draht-Ø 4,5 mm, Stahl, feuerverzinkt DIN EN ISO 1461 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Drahtdurchmesser Längsseite | 4.5 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 300 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 185 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 100 N/m |
| Drahtdurchmesser Querseite | 4.5 mm |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400504 |
| UNSPSC 14.0801 - Klasse | 39131704 |
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
