01319150

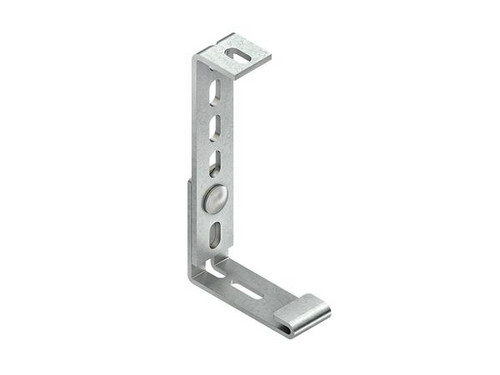

NIEDAX GRSH 30 F Standardhalter

Gitterrinnen-Standardhalter, für Gitterrinnen mit mind. zwei Bodenlängsdrähten mit einem mittigen Abstand von 50 mm und einem Draht-Ø = 5 mm, zur mittigen oder versetzt angeordneten Deckenabhängung für Gitterrinnen = 200 mm Breite, zur beidseitig angeordneten Deckenabhängung (innerhalb und außerhalb des Gitterrinnenquerschnittes) für Gitterrinnen = 300 mm Breite, Einbau in Längsrichtung nur für Gitterrinnen mit einem Querdrahtabstand von 75 mm möglich, schraublose Befestigung im Boden der Gitterinnen, zur Kippsicherung der Gitterrinnen eine Hakenschraube GRSM 6 bitte gesondert bestellen. Bei Einleitung großer Lasten in deckenabgehängte Gitterrinnen ab 200 mm Breite sind diese gegen Durchbiegung zu unterstützen! Verwendbar für : Wandmontage = 100 mm Gitterrinnenbreite GR... .100 GRS 60.100 mittige und versetzte Anordnung = 200 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .100 - ... GRS 60.100 - ... GRC 60.200 GRCI 50.200 MTC... .100 - ... Ausnahme Mini-Gitterrinnen beidseitige Anordnung außerhalb des Gitterrinnenquerschnittes = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .300 - ... GRS 60.300 - ... GRC 60.300 - ... MTC... .300 - ... beidseitige Anordnung innerhalb des Gitterrinnenquerschnittes = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GR... .300 - ... GRS 60.300 - ... GRC 60.300 - ... GRCI 50.300 MTC... .300 - ... mittige Anordnung in Längsrichtung mit einem Querdrahtabstand von 75 mm = 300 mm Gitterrinnenbreite mit GRTS 30/3 F oder GRHS 30/... F GRCI 50.100 - ... .300 Ausnahme Mini-Gitterrinnen Abmessungen (ca. Maße) Höhe H x Länge L : 164 x 86,5 mm Befestigungslochung Gitterrinne : 7 x 25 mm Befestigungslochung : 9 x 18 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
