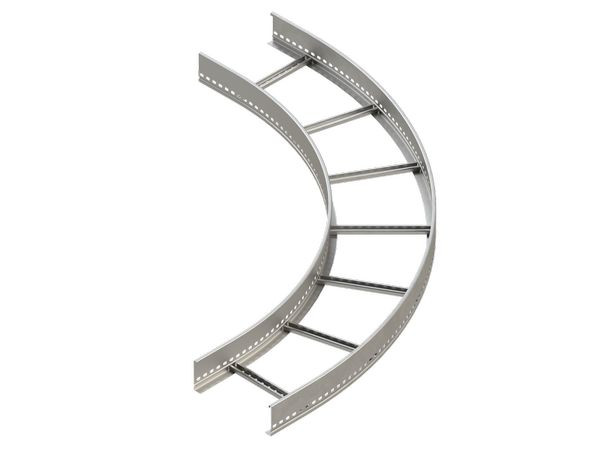

Abbildung ähnlich
01351358
NIEDAX KSLBG 100.503 F Bogen 90° für KSL, groß,
KSLBG 100.503 F
4013339262038
KSLBG100.503F
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Bogen 90°, groß, mit durchgehend perforierten und profilierten Seitenholmen, mit einer Querlochung versehenen, eingenieteten, nach oben offenen Sprossen aus C-Profilen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 100... bitte separat bestellen. Passende Bügelschellen (B... und BK...). Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabel- und Steigeleiterbreiten. Verwendung für : Kabelleiter KSL 100... Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 500 mm Abmessungen außen : 745 mm + B + B Innenholmradius R : 600 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 11,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Oberfläche | feuerverzinkt |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Kurzbeschreibung | Bogen 90° für KSL, groß, 100X500 mm, mit gelochten Seitenholmen, Stahl, feuerverzinkt DIN EN ISO 1461 |
| eClass 11.0 - Klasse | 27400505 |
| UNSPSC 14.0801 - Klasse | 39131703 |
| Farbe | Zink |
| Ausführung | ohne Verbinder |
| Ausführung der Sprosse | Profil gelocht |
| Winkel | 90° |
| Innenradius | 1100 mm |
| Kabelleiterbreite | 500 mm |
| Kabelleiterhöhe | 100 mm |
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Bogenausführung | glatter Bogen |
Zubehörempfehlung für Sie:
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
