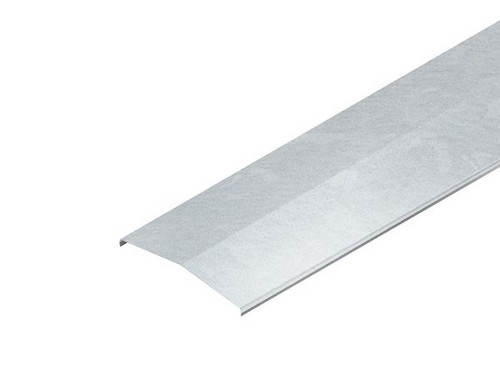

Artikelbild
Abbildung ähnlich
NIEDAX

01337499
NIEDAX MTCC 100/7.5° F Deckel für Gitterrinne

MTCC 100/7.5° F 4013339154692 MTCC100/7.5°F
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

3 M Menge übernehmen
750 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 3 M
Bestellschritt 3 M

Beschreibung

Deckel für Gitterrinne in Dachform, Neigungswinkel 7,5°, zum Aufrasten auf U-förmige Gitterrinnen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen MTC... Abmessungen (ca. Maße) Breite B (innen) : 111 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm für Gitterrinnenbreite : 100 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Merkmale

Länge 3000 mm
Verpackungseinheit 3
Verpackungseinheit 750
Gewicht 0,95
Gewichtseinheit KG
Gewichtbezugsmenge 1
Oberfläche feuerverzinkt
Materialstärke 0.75 mm
Werkstoffgüte sonstige
Werkstoff Stahl
Befestigungsart aufrastend
Geeignet für Gitterrinne ja
Geeignet für Funktionserhalt ja
Oberteilbreite 111 mm
Kurzbeschreibung Deckel für MTC Gitterrinne, 111,2x3000mm, t=0,75mm, 7,5°Neigungswinkel, Stahl, feuerverzinkt DIN EN ISO 1461
Einsatztemperatur -20 - 120 °C
eClass 11.0 - Klasse 27400514
UNSPSC 14.0801 - Klasse 39131705
