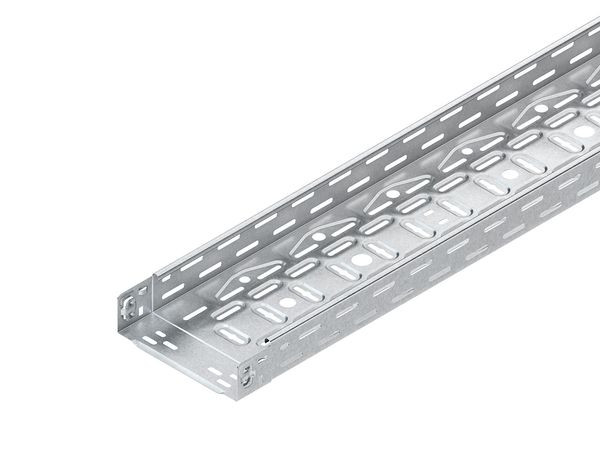

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 336 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,8 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 64 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 127,5 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 127,5 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Merkmale
| Länge | 3000 mm |
| Breite | 200 mm |
| Verpackungseinheit | 336 |
| Verpackungseinheit | 6 |
| Gewicht | 2,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | integrierter Verbinder |
| Höhe | 60 mm |
| Oberfläche | sonstige |
| Materialstärke | 0.80 mm |
| Seitenlochung | ja |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Werkstoff | rostfreier Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 11800 mm² |
| Gewicht | 2.01631 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Kabelrinne, 60x200x3000 mm, t=0,80 mm, gelocht, CITO, Edelstahl, Werkstoff-Nr.: 1.4301, AISI 304, mit angeprägtem Verbinder |
| Art des Verbinders | Klickbefestigung |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 1850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1250 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 720 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 400 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
Zubehörempfehlung für Sie:
01318680
NIEDAX RDV 200 E3 Kabelrinnendeckel
RDV 200 E3
01319376
NIEDAX RW 60 E3 Trennsteg
RW 60 E3
01317669
NIEDAX REK 60 E3 Eckanbaustück
REK 60 E3
01317383
NIEDAX RES 60.200 E3 Bogen
RES 60.200 E3
01317090
NIEDAX RTA 60.200 E3 Anbau T-Stück
RTA 60.200 E3
01317665
NIEDAX RDRS 9 E3 Drehriegel
RDRS 9 E3
01319375
NIEDAX RW 50 E3 Trennsteg
RW 50 E3
01318961
NIEDAX RA 60.200 E3 Reduzierabs.-Winkel
RA 60.200 E3
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
