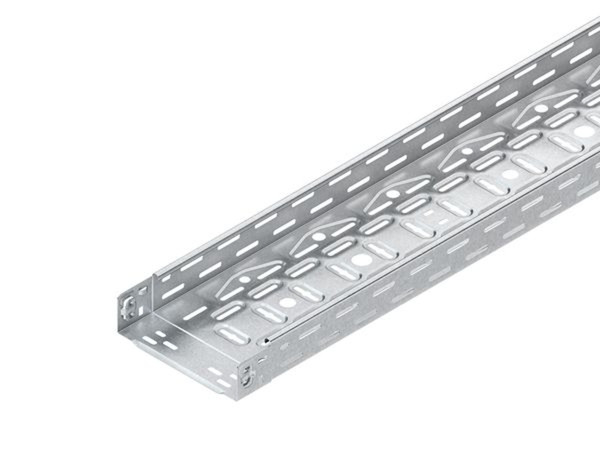

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 336 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 64 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 127,5 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 127,5 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461
Merkmale
| Länge | 3000 mm |
| Breite | 200 mm |
| Verpackungseinheit | 336 |
| Verpackungseinheit | 6 |
| Gewicht | 2,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | integrierter Verbinder |
| Höhe | 60 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 11800 mm² |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 2.05997 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Kabelrinne, 60x200x3000 mm, t=0,75 mm, gelocht, CITO, Stahl, feuerverzinkt DIN EN ISO 1461, mit angeprägtem Verbinder |
| Art des Verbinders | Klickbefestigung |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 1850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1250 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 720 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 400 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
