Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 6 M |
| Bestellschritt | 6 M |
Beschreibung

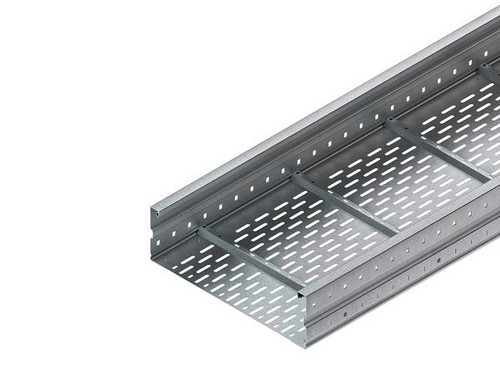

Weitspannkabelrinne nach DIN EN 61537, mit besonders stark ausgeprägten, durchgehend gelochten und gesickten Seitenholmen, sowie eingenietetem Boden mit versetzt angeordneter Perforation und gelochten Quersicken zur Stabilisierung und Trennstegbefestigung. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 150 x 200 mm Materialstärke : 2 mm Quersickenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 24855 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Länge | 6000 mm |
| Breite | 200 mm |
| Verpackungseinheit | 6 |
| Gewicht | 10,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | ohne Verbinder |
| Höhe | 150 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 2 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 24855 mm² |
| Gewicht | 10.1803 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Weitspannkabelrinne, 150x200x6000 mm, t=2,0 mm, gelocht, Stahl, feuerverzinkt DIN EN ISO 1461 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 6000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 2800 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 2150 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 1550 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 1100 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 670 N/m |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
