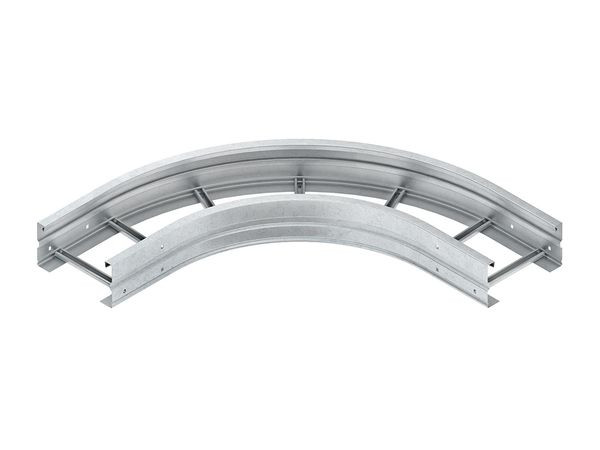

Abbildung ähnlich
01332396 NIEDAX WSBR 150.200 Bogen 90°
WSBR 150.200
4013339949786
WSBR150.200
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 200 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Verpackungseinheit | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | ohne Verbinder |
| Oberfläche | bandverzinkt |
| Ausführung der Sprosse | Profil ungelocht |
| Seitenlochung | ja |
| Winkel | 90° |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Innenradius | 500 mm |
| Kabelleiterbreite | 200 mm |
| Kabelleiterhöhe | 150 mm |
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Bogenausführung | glatter Bogen |
| Kurzbeschreibung | Bogen 90° für WSL, 150x200 mm, rund, gesickt, ungelocht, Stahl, bandverzinkt DIN EN 10346 |
