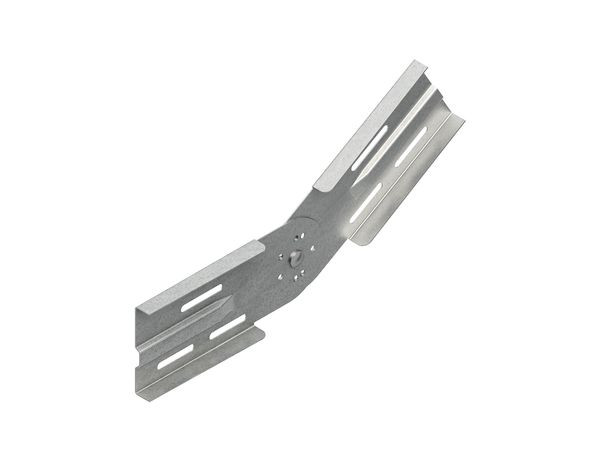

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Länge | 460 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Geeignet für Kabeltragsystembreite | 200 - 600 mm |
| Ausführung | Längs- und Winkelverbinder |
| Verbindungsart | Schraubverbinder |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Gelenkverbinder vertikal | ja |
| Geeignet für Kabeltragsystemhöhe | 105 mm |
| Kurzbeschreibung | Gelenkverbinder, vertikal, Höhe 106,5 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400510 |
| UNSPSC 14.0801 - Klasse | 39131705 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Länge | 210 mm |
| Breite | 40 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 720 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 2500 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | Wand- und Stielausleger |
| Höhe | 55 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Funktionserhalt | ja |
| Geeignet für Kabeltragsystembreite | 200 - 50 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 720 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 10 |
| Verpackungseinheit | 9600 |
| Verpackungseinheit | 100 |
| Gewindesteigung | 1.25 mm |
| eClass 11.0 - Klasse | 23110190 |
| UNSPSC 14.0801 - Klasse | 31161504 |
| Kopfform | Flachrundkopf |
| Schraubsystem | sonstige |
| Oberfläche | feuerverzinkt |
| Schlüsselweite | 13 mm |
| Gewindelänge | 25 mm |
| Kopfdurchmesser | 18 mm |
| Werkstoffgüte | 8.8 (Stahl) |
| Gewindeart | metrisch |
| Werkstoff | Stahl |
| Gewindemaß (metrisch) | 8 |
| Mit Mutter | ja |
| Mit Flansch | ja |
| Vollgewinde | ja |
| Länge bis Unterkante Kopf | 25 mm |
Verkaufsdaten
| Mindestbestellmenge | 10 ST |
| Bestellschritt | 10 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
| 9.600 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 390 mm |
| Verpackungseinheit | 10 |
| Verpackungseinheit | 600 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400510 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Geeignet für Kabeltragsystembreite | 200 - 600 mm |
| Ausführung | Längsverbinder |
| Verbindungsart | Schraubverbinder |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabeltragsystemhöhe | 106,5 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 600 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 330 mm |
| Breite | 28 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 5000 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | Wand- und Stielausleger |
| Höhe | 113 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Funktionserhalt | ja |
| Geeignet für Kabeltragsystembreite | 300 - 50 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 6000 mm |
| Breite | 300 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 84 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 6000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 1700 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 1100 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 750 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 550 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 400 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 310 N/m |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
| Ausführung | ohne Verbinder |
| Höhe | 105 mm |
| Oberfläche | bandverzinkt |
| Materialstärke | 1.5 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 24715 mm² |
| Gewicht | 6.84143 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
Verkaufsdaten
| Mindestbestellmenge | 6 M |
| Bestellschritt | 6 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 84 M | Menge übernehmen |
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
