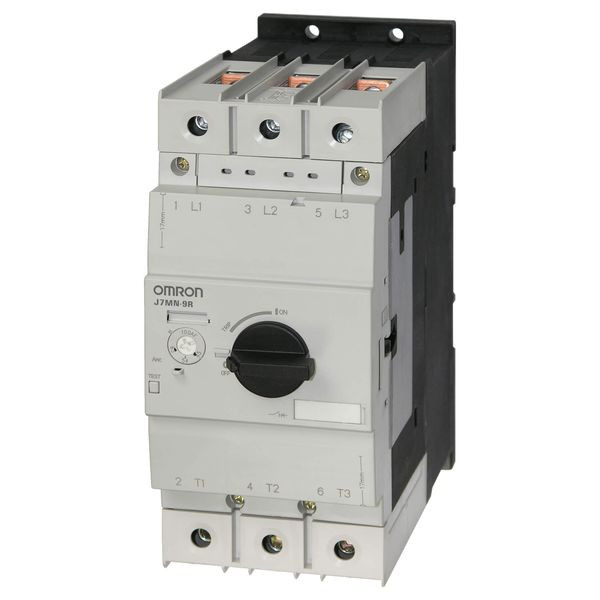

Abbildung ähnlich
03594507 OMRON 234313 J7MN-9R-75
J7MN9R75
4547648327299
234313
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Niederspannungsschaltgerät
- Motorschutzschalter
- Drehschalter
- Baugrösse kombinierbar mit J7KN-62 bis J7KN-115
- Thermische Überlastauslösung: 55 bis 75 A
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 70 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 2,33 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Bemessungsdauerstrom Iu | 75 A |
| Bemessungsbetriebsspannung | 400 V |
| Überlastauslöser Stromeinstellung | 55 - 75 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 37 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 975 A |
| Phasenausfallempfindlich | ja |
| Höhe | 165 mm |
| Tiefe | 171 mm |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Kurzbeschreibung | 3-polig, 55 bis 75 A, Drehschalter, von Schützgröße J7KN(G)-64 bis J7KN-115 einsetzbar |
Anhänge
Datei
(pdb_j08e_j7mn_motor_protection_circuit_breaker_datasheet_en.pdf, 2.17 MB)
