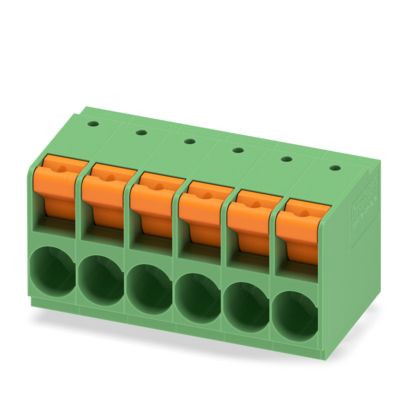

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 6, Anzahl der Reihen: 1, Polzahl pro Reihe: 6, Artikelfamilie: TDPT 16/..-SP, Rastermaß: 10,16 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
Merkmale
| Gehäusefarbe | grün |
| Verpackungseinheit | 50 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 34.7 mm |
| Betriebstemperatur | -40 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.75 - 16 mm² |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff des Isolierkörpers | sonstige |
| Anschlussart Leiter | Federzuganschluss |
| Bemessungsspannung | 1000 V |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Länge des Pins | 3.5 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 10.16 mm |
| Art der Banderolierung | Karton (für SMD) |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 16 mm² |
| Bemessungsstrom In | 76 A |
| Anzahl der elektrischen Anschlüsse | 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 16 mm² |
| Befestigungsart | löten |
| Kurzbeschreibung | Leiterplattenklemme |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
Angaben zur Marke
PHOENIX CONTACT
Hersteller
PHOENIX CONTACT Deutschland G Flachsmarktstr. 8 DE 32825 Blomberg info@phoenixcontact.de
