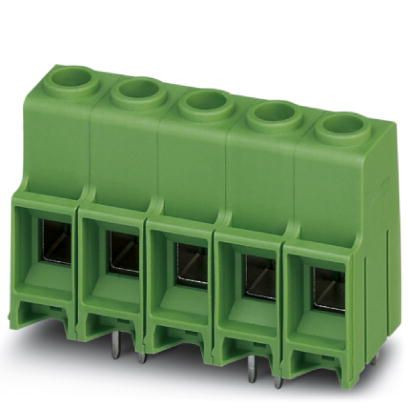

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02185214
PHOENIX CONTACT 1189150 MKDS 10 HV/ 4-ZB-10,16 BD:N-L3

1189150 4063151235505 1189150
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1.000 ST
Bestellschritt 1.000 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: MKDS 10 HV, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 5 mm, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 20
Gewicht 0,03
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 35.8 mm
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 6 mm²
Werkstoff des Isolierkörpers sonstige
Art der Leiterplattenbefestigung Anschlusskontakt
Kurzbeschreibung PCB terminal block
