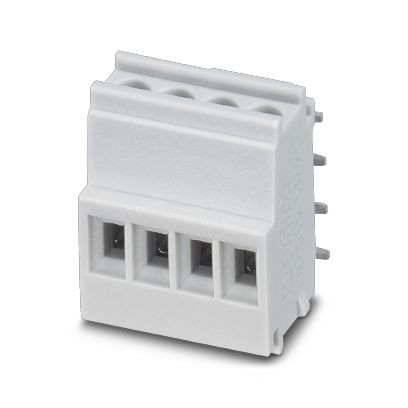

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: MKDSO 1,5/..-R, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: lichtgrau, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang rechts
Merkmale
| Gehäusefarbe | grau |
| Verpackungseinheit | 100 |
| Höhe | 17.55 mm |
| Bemessungsspannung | 160 V |
| Betriebstemperatur | -40 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 2.5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Länge des Pins | 3 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 3.5 mm |
| Art der Banderolierung | Karton (für SMD) |
| Werkstoff des Isolierkörpers | sonstige |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsstrom In | 8 A |
| Anzahl der elektrischen Anschlüsse | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 0.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 0.5 mm² |
| Kurzbeschreibung | Leiterplattenklemme |
| Befestigungsart | löten |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
Angaben zur Marke
PHOENIX CONTACT
