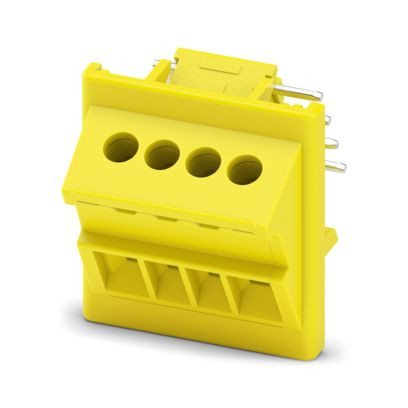

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02457096
PHOENIX CONTACT 1380322 ICC20-TS1,5/4R3,5-1018

ICC20-TS1,5/4R3,5-1018 4063151749279 1380322
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 150 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: ICC..-TS1,5/..R3,5, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: gelb, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,55 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang rechts

Merkmale

Gehäusefarbe gelb
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
Bemessungsspannung 150 V
Betriebstemperatur -40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Rastermaß der Anschlüsse 3.5 mm
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 mm²
Werkstoff des Isolierkörpers sonstige
Bemessungsstrom In 16 A
Kurzbeschreibung Leiterplattenklemme
Höhe 22.4 mm
Befestigungsart löten
Anzahl der Etagen 1
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.55 mm
Werkstoff der Anschlussoberfläche Zinn
Art der Banderolierung Karton (für SMD)
Art der Leiterplattenbefestigung Anschlusskontakt
Anzahl der elektrischen Anschlüsse 4
