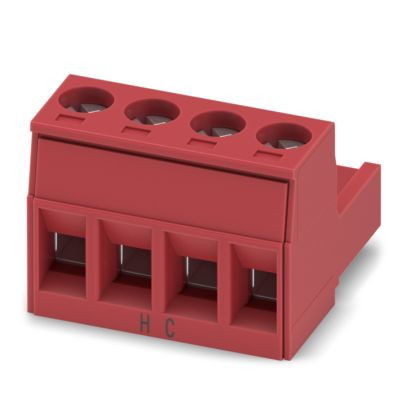

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02185902
PHOENIX CONTACT 1398260 MSTB 2,5 HC/ 4-ST RD H1L

1398260 4063151783747 1398260
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1.000 ST
Bestellschritt 1.000 ST

Beschreibung

Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: rot, Nennstrom: 16 A (siehe Derating-Kurve), Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Reihen: 1, Polzahl: 4, Artikelfamilie: MSTB 2,5 HC/..-ST, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: COMBICON MSTB 2,5 HC, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Merkmale

Polzahl 4
Gehäusefarbe rot
Werkstoff des Gehäuses sonstige
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Verbindungsart sonstige
Bemessungsspannung 320 V
Kontaktausführung Buchse
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Ausführung des elektrischen Anschlusses Schraubanschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Anschließbare Kabeltype Rundkabel
Rastermaß der Anschlüsse 5 mm
Anzahl der Steckkontaktreihen 1
Rastermaß der Kontakte 5 mm
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 mm²
Werkstoff des Isolierkörpers Polyamid (PA)
Werkstoff des Kontaktes Kupfer
Winkel Kontakt/Leiteranschluss sonstige
Bemessungsstrom In 16 A
Kurzbeschreibung Leiterplattenstecker
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
