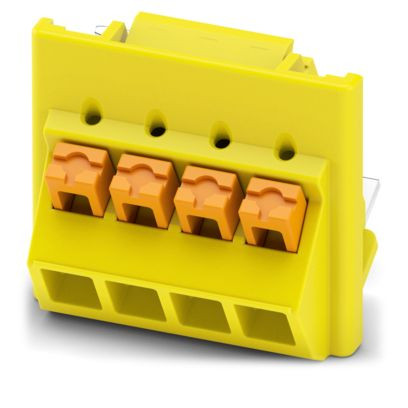

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

04618202
PHOENIX CONTACT 1477323 ICC25-TP2,5/4L5,0-1018

ICC25-TP2,5/4L5,0-1018 4063151891220 1477323
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 18 A, Bemessungsspannung (III/2): 300 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: ICC..-TP2,5/..L5,0, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: gelb, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,15 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang links

Merkmale

Gehäusefarbe gelb
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
Bemessungsspannung 300 V
Betriebstemperatur -40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Rastermaß der Anschlüsse 5 mm
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 2.5 mm²
Werkstoff des Isolierkörpers sonstige
Bemessungsstrom In 18 A
Kurzbeschreibung Leiterplattenklemme
Höhe 22.4 mm
Befestigungsart löten
Anzahl der Etagen 1
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.15 mm
Werkstoff der Anschlussoberfläche Zinn
Art der Banderolierung Karton (für SMD)
Art der Leiterplattenbefestigung Anschlusskontakt
Anzahl der elektrischen Anschlüsse 4
