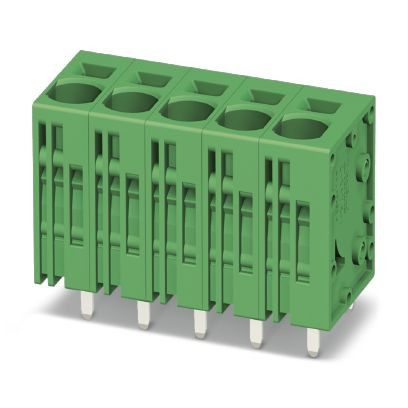

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

04618379
PHOENIX CONTACT 1560430 SPT 5/ 4-V-7,5-ZF MCGN-RD

SPT 5/ 4-V-7,5-ZF MCGN-RD 4067923060517 1560430
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1.000 ST
Bestellschritt 1.000 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 6 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: SPT 5/..-V, Rastermaß: 7,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: mehrfarbig, Pin-Layout: Zick-Zack-Pinning M, Pinlänge [P]: 4,6 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe sonstige
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
Bemessungsspannung 1000 V
Betriebstemperatur -40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 8 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Rastermaß der Anschlüsse 7.5 mm
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 10 mm²
Werkstoff des Isolierkörpers sonstige
Bemessungsstrom In 41 A
Kurzbeschreibung Leiterplattenklemme
Höhe 28.75 mm
Befestigungsart löten
Anzahl der Etagen 1
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 4.6 mm
Werkstoff der Anschlussoberfläche Zinn
Art der Banderolierung Karton (für SMD)
Art der Leiterplattenbefestigung Anschlusskontakt
Anzahl der elektrischen Anschlüsse 4
