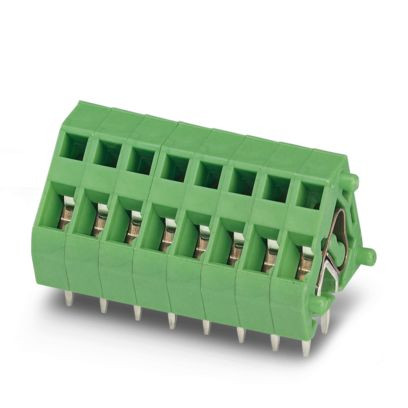

02537583 PHOENIX CONTACT 1704978 ZFKDS 1-3,81 Leiterplatten-Ansch
ZFKDS 1-3,81
4017918128944
1704978
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 12 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 1, Rastermaß: 3,81 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.
Merkmale
Gehäusefarbe | grün |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Höhe | 18.5 mm |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschlussart Leiter | Federzuganschluss |
Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 1.5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 1 mm² |
Art der Leiterplattenbefestigung | Anschlusskontakt |
Anschlussart Leiterplatte | sonstige |
Werkstoff des Isolierkörpers | sonstige |
Bemessungsspannung | 200 V |
Anzahl der Etagen | 1 |
Bemessungsstoßspannung | 2.5 kV |
Überspannungskategorie | III |
Verschmutzungsgrad | 2 |
Durchmesser des Anschlusspins | 1.2 mm |
Länge des Pins | 3.5 mm |
Werkstoff der Anschlussoberfläche | Zinn |
Rastermaß der Anschlüsse | 3.81 mm |
Art der Banderolierung | Karton (für SMD) |
Winkel Leiterplatte/Leiteranschluss | sonstige |
Bemessungsstrom In | 12 A |
Anzahl der elektrischen Anschlüsse | 1 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 0.5 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 mm² |
