02537581 PHOENIX CONTACT 1711747 ZFKDS 10-10,00 GNYE Leiterplatte
ZFKDS 10-10,00 GNYE
4046356081023
1711747
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

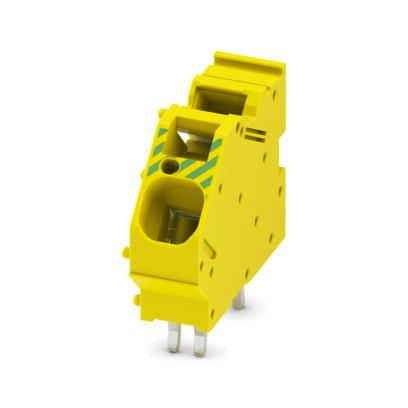

Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 10 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 10, Rastermaß: 10 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün-gelb, Pin-Layout: Lineares 2x2-Pinning, Pinlänge [P]: 6,5 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton
Merkmale
Gehäusefarbe | grün/gelb |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Gewicht | 0,01 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Höhe | 33.5 mm |
Anschlussart Leiter | Federzuganschluss |
Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 16 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 16 mm² |
Art der Leiterplattenbefestigung | Anschlusskontakt |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschlussart Leiterplatte | sonstige |
Werkstoff des Isolierkörpers | sonstige |
Bemessungsspannung | 400 V |
Betriebstemperatur | -40 - 100 °C |
Anzahl der Etagen | 1 |
Bemessungsstoßspannung | 4 kV |
Überspannungskategorie | III |
Verschmutzungsgrad | 2 |
Durchmesser des Anschlusspins | 2.2 mm |
Länge des Pins | 6.5 mm |
Werkstoff der Anschlussoberfläche | Zinn |
Rastermaß der Anschlüsse | 10 mm |
Art der Banderolierung | Karton (für SMD) |
Anschließbarer Leiterquerschnitt mehrdrähtig | 16 mm² |
Winkel Leiterplatte/Leiteranschluss | sonstige |
Bemessungsstrom In | 76 A |
Anzahl der elektrischen Anschlüsse | 1 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 10 mm² |
