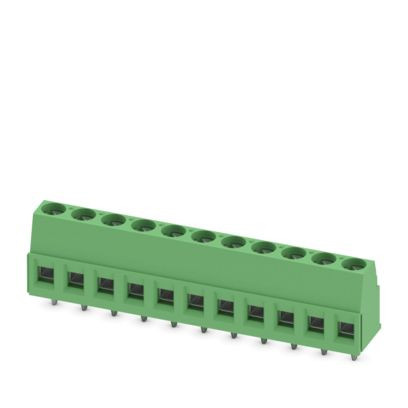

Abbildung ähnlich

02533425 PHOENIX CONTACT 1730214 MKDSP 1,5/11-5,08 Leiterplatten-

Lieferanten-Type: MKDSP 1,5/11-5,08 EAN: 4017918026318 Lieferanten-Artikel-Nr.: 1730214

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

50 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	50 ST
Bestellschritt	50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 11, Anzahl der Reihen: 1, Polzahl pro Reihe: 11, Artikelfamilie: MKDSP 1,5, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe	grün
Verpackungseinheit	1
Verpackungseinheit	50
Gewicht	0,02
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369010
Höhe	17.3 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V2
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0.14 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.14 - 1 mm²
Art der Leiterplattenbefestigung	Anschlusskontakt
Betriebstemperatur	-40 - 100 °C
Werkstoff des Isolierkörpers	sonstige
Bemessungsspannung	400 V
Anzahl der Etagen	1
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Durchmesser des Anschlusspins	1.3 mm
Länge des Pins	3.5 mm
Werkstoff der Anschlussoberfläche	Zinn
Rastermaß der Anschlüsse	5.08 mm
Art der Banderolierung	Karton (für SMD)
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	17.5 A
Anzahl der elektrischen Anschlüsse	11
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.25 - 1.5 mm²
