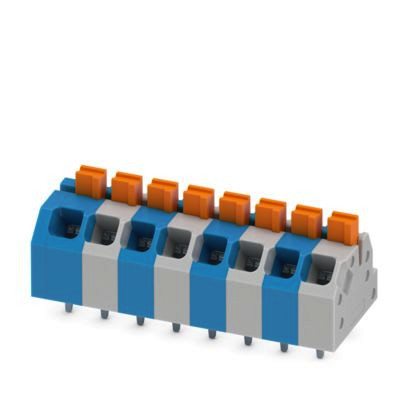

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

04618962
PHOENIX CONTACT 1730383 SPTAF 1/ 8-3,5-EL MC:BU-GY

SPTAF 1/ 8-3,5-EL MC:BU-GY 4067923289451 1730383
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 8, Artikelfamilie: SPTAF 1/..-EL, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: mehrfarbig, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe sonstige
Verpackungseinheit 50
Gewichtseinheit KG
Gewichtbezugsmenge 1
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
Höhe 12.8 mm
Bemessungsspannung 160 V
Betriebstemperatur -40 - 100 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 2.6 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 3.5 mm
Art der Banderolierung Karton (für SMD)
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 mm²
Werkstoff des Isolierkörpers sonstige
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 16 A
Anzahl der elektrischen Anschlüsse 8
Kurzbeschreibung Leiterplattenklemme
