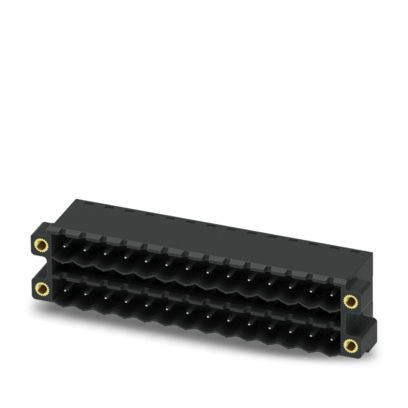

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02526848
PHOENIX CONTACT 1753420 CCDN 2,5/14-G1F-5,08 P26 THR Lei

CCDN 2,5/14-G1F-5,08 4046356324366 1753420
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 2,5 mm², Farbe: schwarz, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 28, Anzahl der Reihen: 2, Polzahl: 14, Anzahl der Anschlüsse: 28, Artikelfamilie: CCDN 2,5/..-G1F-THR, Rastermaß: 5,08 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton

Merkmale

Polzahl 14
Gehäusefarbe schwarz
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Kontaktausführung Stift
Werkstoff der Kontaktbeschichtung sonstige
Steckverbinderausführung sonstige
Befestigungsart sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 320 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1.6 mm
Länge des Pins 2.6 mm
Rastermaß der Anschlüsse 5.08 mm
Anzahl der Steckkontaktreihen 2
Art der Banderolierung Karton (für SMD)
Rastermaß der Kontakte 5.08 mm
Bemessungsstrom In 12 A
Kurzbeschreibung Leiterplatten-Grundleiste
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
