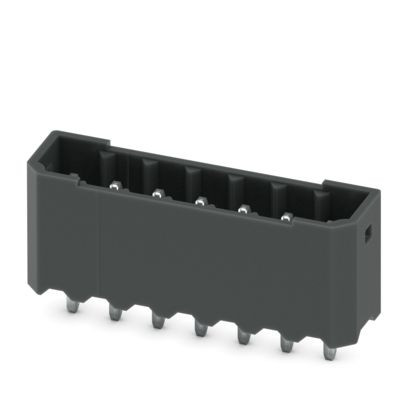

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02536249
PHOENIX CONTACT 1778609 PTSM 0,5/ 7-HV-2,5-THR R44 Grund

PTSM 0,5/ 7-HV-2,5-T 4046356529778 1778609
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

330 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 330 ST
Bestellschritt 330 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 0,5 mm², Farbe: schwarz, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 7, Anzahl der Reihen: 1, Polzahl: 7, Anzahl der Anschlüsse: 7, Artikelfamilie: PTSM 0,5/..-HV-THR, Rastermaß: 2,5 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON PTSM, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: Gurt in 44 mm Breite

Merkmale

Polzahl 7
Gehäusefarbe schwarz
Verpackungseinheit 330
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Kontaktausführung Stift
Werkstoff der Kontaktbeschichtung sonstige
Steckverbinderausführung sonstige
Befestigungsart sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1.1 mm
Länge des Pins 2 mm
Rastermaß der Anschlüsse 2.5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung sonstige
Rastermaß der Kontakte 2.5 mm
Bemessungsstrom In 6 A
Kurzbeschreibung Printed-circuit board connector
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
