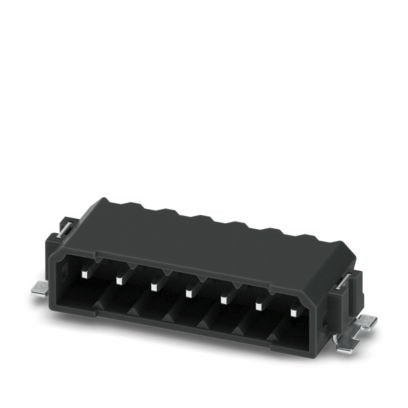

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02536240
PHOENIX CONTACT 1778816 PTSM 0,5/ 7-HH-2,5-SMD R44 Grund

PTSM 0,5/ 7-HH-2,5-S 4046356530026 1778816
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

600 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 600 ST
Bestellschritt 600 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 0,5 mm², Farbe: schwarz, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 7, Anzahl der Reihen: 1, Polzahl: 7, Anzahl der Anschlüsse: 7, Artikelfamilie: PTSM 0,5/..-HH-SMD, Rastermaß: 2,5 mm, Montage: SMD-Löten, Pin-Layout: Lineare Pad-Geometrie, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON PTSM, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: Gurt in 44 mm Breite, Artikel mit Verdrehschutzzapfen

Merkmale

Polzahl 7
Gehäusefarbe schwarz
Verpackungseinheit 600
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Kontaktausführung Stift
Werkstoff der Kontaktbeschichtung sonstige
Steckverbinderausführung sonstige
Befestigungsart sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Rastermaß der Anschlüsse 2.5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung sonstige
Rastermaß der Kontakte 2.5 mm
Bemessungsstrom In 6 A
Kurzbeschreibung Leiterplatten-Grundleiste
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
