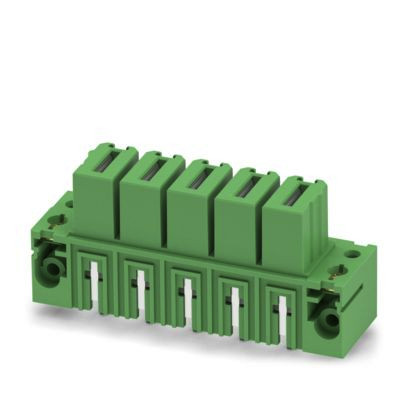

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02530844
PHOENIX CONTACT 1793587 IPCV 35 HC/ 5-GF-15,00 Leiterpla

IPCV 35 HC/ 5-GF-15, 4046356620963 1793587
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 35 mm², Farbe: grün, Nennstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Ag, Kontaktart: Buchse, Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: IPCV 35 HC/..-GF, Rastermaß: 15 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,6 mm, Anzahl der Lötpins pro Potenzial: 3, Stecksystem: COMBICON PC 35, Ausrichtung Steckgesicht: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton

Merkmale

Polzahl 5
Gehäusefarbe grün
Verpackungseinheit 10
Gewicht 0,14
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Kontaktausführung Buchse
Werkstoff der Kontaktbeschichtung sonstige
Steckverbinderausführung sonstige
Befestigungsart sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 1000 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 8 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 3.6 mm
Länge des Pins 4.6 mm
Rastermaß der Anschlüsse 15 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung Karton (für SMD)
Rastermaß der Kontakte 15 mm
Bemessungsstrom In 125 A
Kurzbeschreibung Leiterplatten-Grundleiste
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
