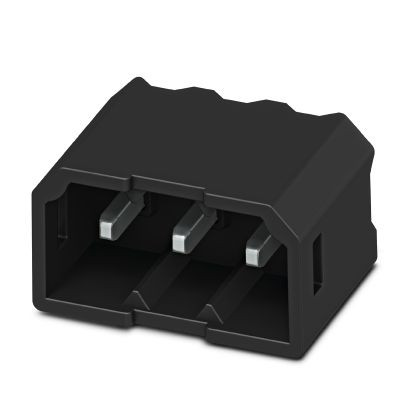

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02536119
PHOENIX CONTACT 1814773 PTSM 0,5/ 2-HH1-2,5-THR R16 Grun

PTSM 0,5/ 2-HH1-2,5- 4046356760522 1814773
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

500 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 500 ST
Bestellschritt 500 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 0,5 mm², Farbe: schwarz, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PTSM 0,5/..-HH-THR, Rastermaß: 2,5 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON PTSM, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: Gurt in 16 mm Breite, Artikel mit Verdrehschutzzapfen

Merkmale

Polzahl 2
Gehäusefarbe schwarz
Verpackungseinheit 500
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Kontaktausführung Stift
Werkstoff der Kontaktbeschichtung sonstige
Steckverbinderausführung sonstige
Befestigungsart sonstige
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsspannung 160 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1.1 mm
Länge des Pins 2 mm
Rastermaß der Anschlüsse 2.5 mm
Anzahl der Steckkontaktreihen 1
Rastermaß der Kontakte 2.5 mm
Bemessungsstrom In 6 A
Kurzbeschreibung Leiterplatten-Grundleiste
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
