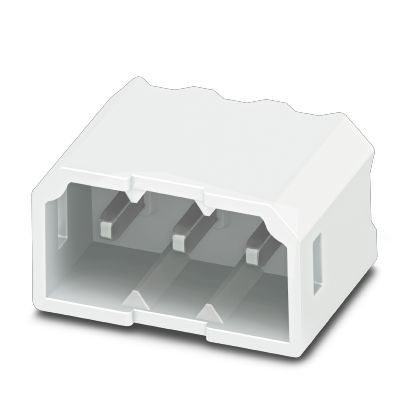

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02536266
PHOENIX CONTACT 1814906 PTSM 0,5/ 8-HH-2,5-THR WH R44 Gr

PTSM 0,5/ 8-HH-2,5-T 4046356760652 1814906
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

500 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 500 ST
Bestellschritt 500 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 0,5 mm², Farbe: signalweiß, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 8, Anzahl der Reihen: 1, Polzahl: 8, Anzahl der Anschlüsse: 8, Artikelfamilie: PTSM 0,5/..-HH-THR WH, Rastermaß: 2,5 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON PTSM, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: Gurt in 44 mm Breite

Merkmale

Polzahl 8
Gehäusefarbe sonstige
Verpackungseinheit 500
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Kontaktausführung Stift
Werkstoff der Kontaktbeschichtung sonstige
Steckverbinderausführung sonstige
Befestigungsart sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1.1 mm
Länge des Pins 2.1 mm
Rastermaß der Anschlüsse 2.5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung sonstige
Rastermaß der Kontakte 2.5 mm
Bemessungsstrom In 6 A
Kurzbeschreibung PCB header
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
