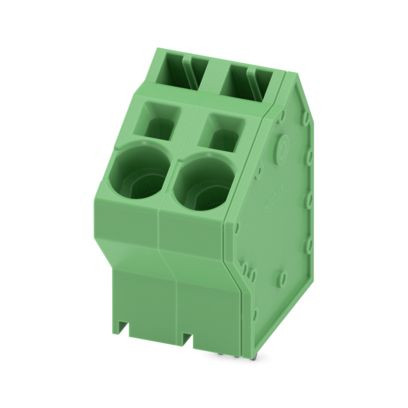

Abbildung ähnlich
02537030
PHOENIX CONTACT 1819202 SPTA 16/ 2-10,0-ZB Leiterplatten
SPTA 16/ 2-10,0-ZB
4046356788236
1819202
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: SPTA 16/, Rastermaß: 10 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 60 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 4,1 mm, Anzahl der Lötpins pro Potenzial: 3, Verpackungsart: verpackt im Karton
Merkmale
| Gehäusefarbe | grün |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Höhe | 42.2 mm |
| Betriebstemperatur | -40 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.75 - 16 mm² |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff des Isolierkörpers | sonstige |
| Bemessungsspannung | 1000 V |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Länge des Pins | 4.1 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 10 mm |
| Art der Banderolierung | Karton (für SMD) |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 mm² |
| Bemessungsstrom In | 76 A |
| Anzahl der elektrischen Anschlüsse | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 10 mm² |
| Befestigungsart | löten |
| Kurzbeschreibung | Leiterplattenklemme |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
