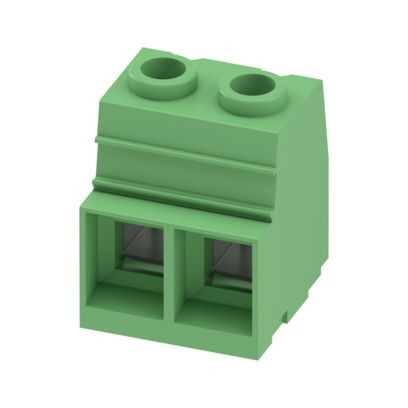

Abbildung ähnlich

02533435 PHOENIX CONTACT 1932588 MKDSP 25/ 2-15,00 Leiterplatten-

Lieferanten-Type: MKDSP 25/ 2-15,00 EAN: 4017918902087 Lieferanten-Artikel-Nr.: 1932588

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

25 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	25 ST
Bestellschritt	25 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 35 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDSP 25, Rastermaß: 15 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: Z2L Pozidriv mit Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton. Dauerhafte mechanische Belastungen der Klemme sind zu vermeiden

Merkmale

Gehäusefarbe	grün
Verpackungseinheit	1
Verpackungseinheit	25
Gewicht	0,04
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369010
Höhe	43.5 mm
Betriebstemperatur	-40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0.5 - 35 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.5 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.5 - 6 mm²
Anschlussart Leiterplatte	sonstige
Werkstoff des Isolierkörpers	sonstige
Bemessungsspannung	1000 V
Anzahl der Etagen	1
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Durchmesser des Anschlusspins	1.6 mm
Länge des Pins	4.5 mm
Werkstoff der Anschlussoberfläche	Zinn
Rastermaß der Anschlüsse	15 mm
Art der Banderolierung	Karton (für SMD)
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	125 A
Anzahl der elektrischen Anschlüsse	2
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1.5 - 35 mm²
