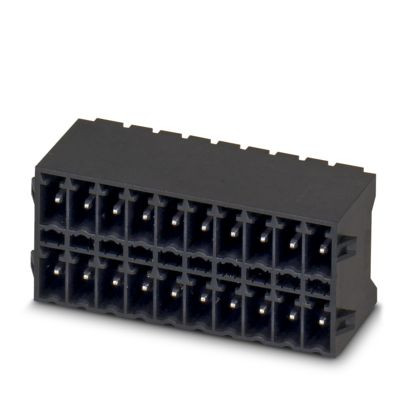

Abbildung ähnlich
02531859 PHOENIX CONTACT 1953253 MCDN 1,5/ 7-G1-3,5 RNP14THR Grun
MCDN 1,5/ 7-G1-3,5 R
4017918918934
1953253
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 40 ST |
| Bestellschritt | 40 ST |
Beschreibung
Leiterplatten-Grundleiste, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 14, Anzahl der Reihen: 2, Polzahl: 7, Anzahl der Anschlüsse: 14, Artikelfamilie: MCDN 1,5/..-G1-RN-THR, Rastermaß: 3,5 mm, Montage: THR-Löten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 1,4 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MC 1,5, Ausrichtung Steckgesicht: Standard, Verriegelung: Rastverriegelung, Befestigungsart: Rastnase, Verpackungsart: verpackt im Karton, Artikel mit Rastnase. Die Pinlänge beträgt 14 mm. Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter "Downloads".
Merkmale
| Polzahl | 14 |
| Gehäusefarbe | schwarz |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 40 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Kontaktausführung | Stift |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Steckverbinderausführung | fester Steckverbinder |
| Befestigungsart | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Werkstoff des Isolierkörpers | sonstige |
| Verbindungsart | Leiterplatte zu Kabel |
| Bemessungsspannung | 160 V |
| Betriebstemperatur | -40 - 100 °C |
| Bemessungsstoßspannung | 2.5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Durchmesser des Anschlusspins | 1.4 mm |
| Länge des Pins | 1.4 mm |
| Rastermaß der Anschlüsse | 3.5 mm |
| Anzahl der Steckkontaktreihen | 2 |
| Art der Banderolierung | Karton (für SMD) |
| Rastermaß der Kontakte | 3.5 mm |
| Winkel Leiterplatte/Kontakt | sonstige |
| Art der Leiterplattenbefestigung | sonstige |
| Bemessungsstrom In | 8 A |
