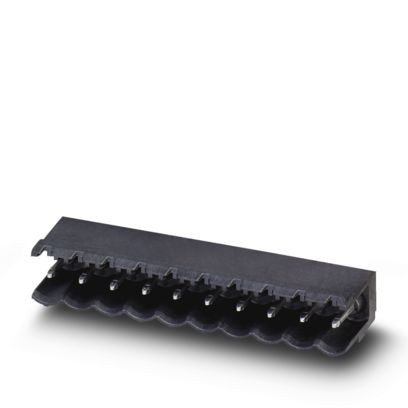

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02526700
PHOENIX CONTACT 1954647 CC 2,5/ 8-G-5,08 P26THRR56 Leite

CC 2,5/ 8-G-5,08 P26 4017918925468 1954647
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

330 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 330 ST
Bestellschritt 330 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 2,5 mm², Farbe: schwarz, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 8, Anzahl der Reihen: 1, Polzahl: 8, Anzahl der Anschlüsse: 8, Artikelfamilie: CC 2,5/..-G, Rastermaß: 5,08 mm, Montage: THR-Löten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: Gurt in 56 mm Breite, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter: Downloads

Merkmale

Polzahl 8
Gehäusefarbe schwarz
Verpackungseinheit 1
Verpackungseinheit 330
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Kontaktausführung Stift
Werkstoff der Kontaktbeschichtung Zinn
Steckverbinderausführung fester Steckverbinder
Befestigungsart sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Verbindungsart Leiterplatte zu Kabel
Bemessungsspannung 320 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1.6 mm
Länge des Pins 2.6 mm
Rastermaß der Anschlüsse 5.08 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung sonstige
Rastermaß der Kontakte 5.08 mm
Winkel Leiterplatte/Kontakt sonstige
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 12 A
Kurzbeschreibung Leiterplatten-Grundleiste
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
