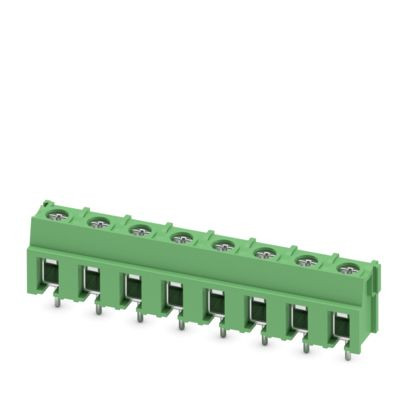

Abbildung ähnlich

02535831 PHOENIX CONTACT 1988163 PT 2,5/ 8-7,5-H Leiterplatten-An

Lieferanten-Type: PT 2,5/ 8-7,5-H EAN: 4046356036696 Lieferanten-Artikel-Nr.: 1988163

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

100 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	100 ST
Bestellschritt	100 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 32 A, Bemessungsspannung (III/2): 800 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 8, Anzahl der Reihen: 1, Polzahl pro Reihe: 8, Artikelfamilie: PT 2,5/..-H, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Drahtschutzbügel, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,1 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe	grün
Verpackungseinheit	1
Verpackungseinheit	100
Gewicht	0,01
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369010
Höhe	17.6 mm
Betriebstemperatur	-40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0.5 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.5 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.5 - 1.5 mm²
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiterplatte	sonstige
Werkstoff des Isolierkörpers	sonstige
Bemessungsspannung	800 V
Anzahl der Etagen	1
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Durchmesser des Anschlusspins	1.3 mm
Länge des Pins	4.1 mm
Werkstoff der Anschlussoberfläche	Zinn
Rastermaß der Anschlüsse	7.5 mm
Art der Banderolierung	Karton (für SMD)
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	32 A
Anzahl der elektrischen Anschlüsse	8
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.5 - 2.5 mm²
