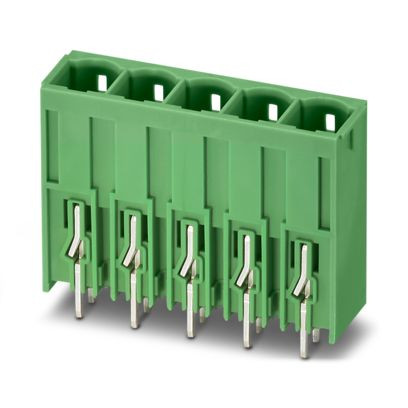

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02535407
PHOENIX CONTACT 1998784 PCV 6-16/ 2-G1-10,16 Grundleiste

PCV 6-16/ 2-G1-10,16 4046356038287 1998784
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 16 mm², Farbe: grün, Nennstrom: 76 A (41 A in Kombination mit PC 6-Stecker), Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Ag, Kontaktart: Stift, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PCV 6-16/..-G1, Rastermaß: 10,16 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4 mm, Anzahl der Lötpins pro Potenzial: 3, Stecksystem: COMBICON PC 16, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Merkmale

Polzahl 2
Gehäusefarbe grün
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Kontaktausführung Stift
Werkstoff der Kontaktbeschichtung sonstige
Steckverbinderausführung sonstige
Befestigungsart sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des elektrischen Anschlusses sonstige
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 1000 V
Betriebstemperatur -40 - 100 °C
Bemessungsstoßspannung 8 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1.7 mm
Länge des Pins 4 mm
Rastermaß der Anschlüsse 10.16 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung Karton (für SMD)
Rastermaß der Kontakte 10.16 mm
Bemessungsstrom In 76 A
Kurzbeschreibung PCB header
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
