Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01423307

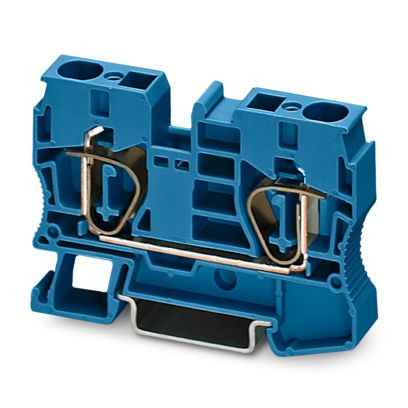

PHOENIX CONTACT 3036123 ST 10 BU Durchgangsklemme

ST 10 BU 4017918819071 3036123
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Sping Terminal ST
Zur Montage auf Hutschiene nach EN 50 022. Isoliergehäuse Polyamid 6.6, bruchsicher und kriechstromfest. Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt.

Durchgangsklemmen
Brückbar, geschlossenes Gehäuse bei ST 35. Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 57 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 10 mm², Querschnitt: 0,2 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau

Merkmale

Breite 10.2 mm
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe blau
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 110 °C
Abschlussplatte erforderlich ja
Anzahl der Klemmstellen je Etage 2
Etagen intern gebrückt ja
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 16 mm²
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 10 mm²
Werkstoff des Isolierkörpers sonstige
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 71.5 mm
Tiefe 50.3 mm
Bemessungsstrom In 57 A
Kurzbeschreibung Feed-through terminal block
Geeignet für Leiterwerkstoff Aluminium/Kupfer
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Anzahl der Etagen 1.0

Anhänge

icon
Datei
pdb_pxc_3036123_15_01_ST10BU_2D.pdf (81.36 KB)
