  5. 3260050 PTPOWER 50 …

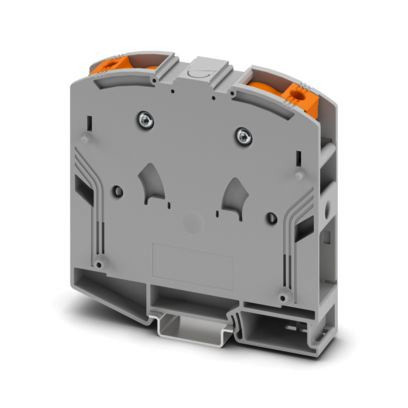

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01465967
PHOENIX CONTACT 3260050 PTPOWER 50 Hochstromklemme

PTPOWER 50 4046356998000 3260050
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 150 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: PowerTurn-Anschluss, 1. Etage, Querschnitt: 10 mm² - 70 mm², Montageart: NS 35/15, Farbe: grau

Merkmale

Breite 20 mm
Verpackungseinheit 10
Gewicht 0,16
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 110 °C
Ausführung elektrischer Anschluss 1 sonstige
Ausführung elektrischer Anschluss 2 sonstige
Anzahl der Klemmstellen je Etage 2
Etagen intern gebrückt ja
Anschließbarer Leiterquerschnitt eindrähtig 10 - 70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 10 - 70 mm²
Werkstoff des Isolierkörpers sonstige
Höhe 101 mm
Tiefe 105 mm
Bemessungsstrom In 150 A
Kurzbeschreibung High-current terminal block
Geeignet für Leiterwerkstoff Aluminium/Kupfer
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Anzahl der Etagen 1.0

Anhänge

icon
Datei
pdb_pxc_3260050_11_02_PTPOWER50_2D.pdf (88.28 KB)
