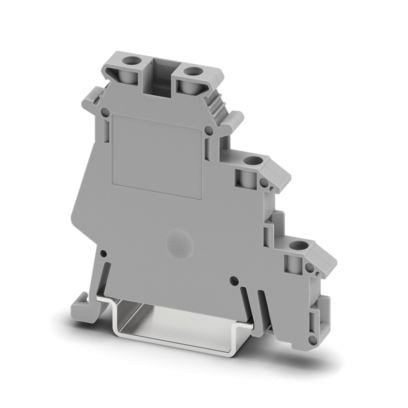

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
für die rationelle Verdrahtung moderner Maschinensteuerungen zur Montage auf flacher Hutschiene nach DIN EN 50 022.
Bei der Dreistock-Initiatorenklemme laufen alle drei Leiter parallel auf einer Klemme. Im Obergeschoss befindet sich die Durchgangsklemme für den Signalfluss, in der mittleren und unteren Etage sind jeweils Klemmstellen für Plus- und Minusanschlüsse vorhanden. Die Dreistock-Aktorenklemme verfügt im unteren Geschoss über einen PE-Anschluss. Die Vierleiter-I/O-Klemme VIOK 1,5 ist die Kombination von DIK 1,5 und DOK 1,5. Im untersten Geschoss der PE-Anschluss, darüber die Plus- und die Minus-Versorgung, im obersten Geschoss der Anschluss für die Signalleitung d. h. für Initiator und Aktor nur in einer Klemme, geringer Verdrahtungsaufwand durch Potentialverteilung mit farbigen Einlegebrücken, geschlossenes Gehäuse, kein Deckel erforderlich.
Einspeiseklemmen für DOK/VIOK 1,5 auf Anfrage.
Dreistock-Initiatorenklemme Initiatoren-/Aktorenklemme, Nennspannung: 250 V, Nennstrom: 24 A, Anschlussart: Schraubanschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,2 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Bei der Dreistock-Initiatorenklemme laufen alle drei Leiter parallel auf einer Klemme. Im Obergeschoss befindet sich die Durchgangsklemme für den Signalfluss, in der mittleren und unteren Etage sind jeweils Klemmstellen für Plus- und Minusanschlüsse vorhanden. Die Dreistock-Aktorenklemme verfügt im unteren Geschoss über einen PE-Anschluss. Die Vierleiter-I/O-Klemme VIOK 1,5 ist die Kombination von DIK 1,5 und DOK 1,5. Im untersten Geschoss der PE-Anschluss, darüber die Plus- und die Minus-Versorgung, im obersten Geschoss der Anschluss für die Signalleitung d. h. für Initiator und Aktor nur in einer Klemme, geringer Verdrahtungsaufwand durch Potentialverteilung mit farbigen Einlegebrücken, geschlossenes Gehäuse, kein Deckel erforderlich.
Einspeiseklemmen für DOK/VIOK 1,5 auf Anfrage.
Dreistock-Initiatorenklemme Initiatoren-/Aktorenklemme, Nennspannung: 250 V, Nennstrom: 24 A, Anschlussart: Schraubanschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,2 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Merkmale
| Breite | 6.2 mm |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Farbe | grau |
| Anzahl der Etagen | 3 |
| Anzahl der Klemmstellen je Etage | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 1 mm² |
| Montageart | sonstige |
| Kurzbeschreibung | Sensor/actuator terminal block |
| Höhe | 55 mm |
| Tiefe | 54.5 mm |
| Bemessungsspannung | 250 V |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Quer verbindbar | ja |
| Werkstoff des Isolierkörpers | sonstige |
| Bemessungsstrom In | 24 A |
| eClass 11.0 - Klasse | 27141128 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Angaben zur Marke
PHOENIX CONTACT
Hersteller
PHOENIX CONTACT Deutschland G Flachsmarktstr. 8 DE 32825 Blomberg info@phoenixcontact.de
