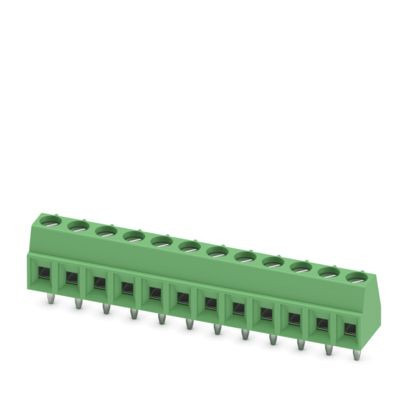

Abbildung ähnlich
01418670 PHOENIX CONTACT MKDS 1/12-3,81 Printklemme
MKDS 1/12-3,81
4017918025588
1727117
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 12, Anzahl der Reihen: 1, Polzahl pro Reihe: 12, Artikelfamilie: MKDS 1, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
Merkmale
| Gehäusefarbe | grün |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Statistische Warennummer | 85369010 |
| Höhe | 12 mm |
| Betriebstemperatur | -40 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14 - 0.5 mm² |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Werkstoff des Isolierkörpers | sonstige |
| Bemessungsspannung | 200 V |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 2.5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Durchmesser des Anschlusspins | 1.1 mm |
| Länge des Pins | 3.5 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 3.81 mm |
| Art der Banderolierung | Karton (für SMD) |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 13.5 A |
| Anzahl der elektrischen Anschlüsse | 12 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 0.5 mm² |
| Kurzbeschreibung | Leiterplattenklemme |
