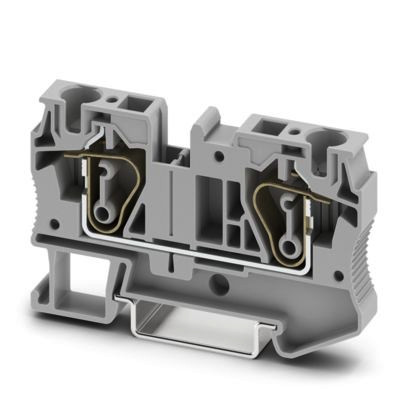

Abbildung ähnlich
01423333 PHOENIX CONTACT ST 6 Durchgangsklemme
ST 6
4017918186944
3031487
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Sping Terminal ST
Zur Montage auf Hutschiene nach EN 50 022. Isoliergehäuse Polyamid 6.6, bruchsicher und kriechstromfest. Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt.
Durchgangsklemmen
Brückbar, geschlossenes Gehäuse bei ST 35. Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 41 A, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,2 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Zur Montage auf Hutschiene nach EN 50 022. Isoliergehäuse Polyamid 6.6, bruchsicher und kriechstromfest. Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt.
Durchgangsklemmen
Brückbar, geschlossenes Gehäuse bei ST 35. Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 41 A, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,2 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Merkmale
| Breite | 8.15 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 10 mm² |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 6 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 69.5 mm |
| Tiefe | 42.2 mm |
| Bemessungsstrom In | 41 A |
| Kurzbeschreibung | Feed-through terminal block |
