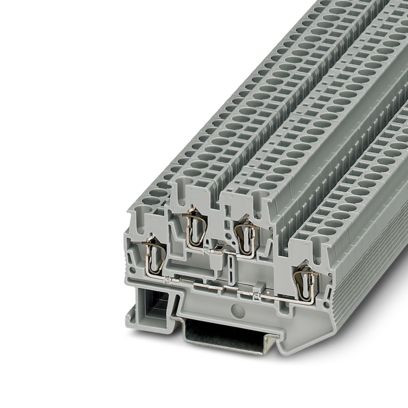

01402944 PHOENIX CONTACT STTB 2,5 DOPPELSTOCKKLEMME
STTB 2,5
4017918186814
3031270
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Doppelstock-Zugfederklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Zugfederanschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Merkmale
Breite | 5.15 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Gewicht | 0,01 |
Statistische Warennummer | 85369010 |
Montageart | Hutschiene TH35 |
Farbe | grau |
Bemessungsspannung | 500 V |
Betriebstemperatur | -60 - 105 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Abschlussplatte erforderlich | ja |
Anzahl der Etagen | 2 |
Anzahl der Klemmstellen je Etage | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.14 - 2.5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
Werkstoff des Isolierkörpers | sonstige |
Höhe | 67.584246 mm |
Tiefe | 45.85 mm |
Bemessungsstrom In | 22 A |
Kurzbeschreibung | Double-level spring-cage terminal block |
