02208050 PRIMO P760 Membrandose M1 60
P760
4260182064764
P760
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
1.600 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

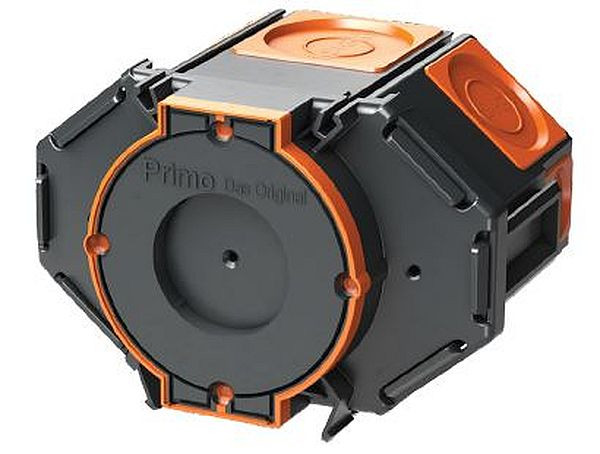

Unsere Membrandose M1 60 sorgt für sichere Zugentlastung und eine zeitsparende Rohreinführung. Die Fertiginstallation ist vor allem aufgrund des größeren Klemmraumes schnell umzusetzen. Mit Hilfe der Membran ist auch die Rohreinführung deutlich schneller als bei herkömmlichen Modellen. Dank der Dichtlippe im Deckel ist zudem die Abschlusskante im Sichtbeton sauber und schließt bündig damit ab. Die Membrantechnik unserer Membrandose verhindert den Eintritt von Beton, sodass sie auf Baustellen sehr beliebt ist. Durch die spezielle Bauform der Membrandose kann diese auch als Deckendose verwendet werden. Auch an eine Aufnahme für einen selbstschneidenden Deckenhacken wurde gedacht. Sollte der Platz in der Dose nicht ausreichend sein, so kann dieser durch den Aufsteckrahmen P762 beliebig erweitert werden. Des Weiteren gestaltet sich die Montage einfach: Zunächst wird der Gerätedeckel der Membrandose mit unseren Nägeln P847 auf der Schalung befestigt. Alternativ kann diese auch mit den Flügeln (P761) in die Bewehrung eingebunden werden. Anschließend wird die Membraneinführung eingeschnitten und die Rohre eingeführt. Für den optimalen Halt der Rohre sorgt die integrierte Zugentlastung. Nutzen Sie die Membrandose auf Ihrer Baustelle und genießen Sie folgende Vorteile: Die Membrandose ist anreihbar und ist absolut betondicht. Durch die Membrantechnik ist die Rohreinführung ohne Werkzeug möglich. Die Membrandose kann auch durch aufbringen von Kleber auf dem Deckel im Fertigteilwerk verwendet werden. Die Membrandose besitzt einen leicht aufsteckbaren Deckel. Für mehr Halt der Rohre sorgt die sichere Zugentlastung. Mit einem Kombinationsabstand von 71 mm eignet sich diese Dose für 6x Rohreinführungen 20 / 25 mm, 2x Rohreinführungen 32 mm, 4x Kabeleinführung 15 mm. Selbst starre Rohre lassen sich mit der Membrandose so ganz einfach verbinden. Zudem werden die Rohreinführungen ganz hinten angeordnet, damit muss kein Eisen abgeschnitten werden, um die Rohre in die Dose einzuführen.
Merkmale
Schutzart (IP) | IP20 |
Länge | 110 mm |
Breite | 75 mm |
Verpackungseinheit | 100 |
Verpackungseinheit | 1600 |
Gewicht | 0,08 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Betonbau |
Farbe | blau |
Ausführung | Einzel |
Halogenfrei | ja |
Form | achteckig |
Durchmesser | 60 mm |
Bestückung | ohne |
Bauform | Geräte-Verbindungsdose/-kasten |
Innentiefe | 80 mm |
Koppelbar | ja |
Funktionserhalt | ohne |
Werkstoff | Kunststoff |
Anzahl der Einführungen | 12 |
Befestigung der Geräte | schrauben |
Deckelbefestigung | aufrastend |
Für Anzahl Geräteeinsätze | 1 |
Leuchtenhakenbefestigung | ja |
Max. Leiterquerschnitt | 2.5 mm² |
Winddicht | ja |
Tiefe | 95 mm |
Geeignet für Kabeldurchmesser | 15 mm |
Für Rohrdurchmesser | 32 mm |
Einführung von hinten | ja |
Rohrverriegelung | ja |
Polzahl der Klemme | 6 |
Stutzen | ohne |
Gehäusedurchführung durch Dichtmembran | ja |
Ausführung Deckel | Montagedeckel |
Gehäusedurchführung durch Ausbrechöffnung | ja |
Kurzbeschreibung | Membrandose M1 60 |
Anhänge
Datei
(pdb_P760_MembrandoseM160_DatenblattDEEN.pdf, 312.13 KB)
