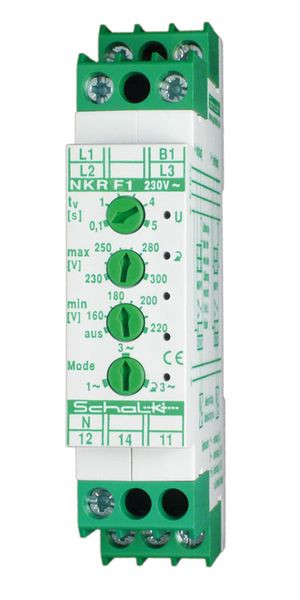

Abbildung ähnlich
01507892 SCHALK NKR F1 NETZUEBERWACHUNGSRELAIS
NKR 1F
4046929301060
NKRF19
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Netz-Überwachungs-Relais, Das NKR F1 überwacht 1 bis 3-phasige Netze auf Phasenlage, Über- und Unterspannung. Dadurch wird es möglich, auch auf Lullleiterunterbrechungen und die in der Regel dabei auftretenden Überspannungen zu reagieren., Folgeschäden in elektrischen Anlagen könne somit verhindert werden. Die Reaktionszeit auf Netzfehler ist von 0,1s bis 5s einstellbar. Das Relais schaltet nach einem Fehelrzustand wahlweise selbsttätig, oder erst nach Quittierung durch einen externen Taster wieder ein., Maße: 18x55mm, 230V AC - 1W pf 10A, Uvar 170-230V
Merkmale
| Breite | 18 mm |
| Verpackungseinheit | 10 |
| Gewicht | 0,73 |
| Statistische Warennummer | 85364110 |
| Tiefe | 55 mm |
| 1-Phasen-Unterspannung möglich | ja |
| 3-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Überspannung möglich | ja |
| 3-Phasen-Überspannung möglich | ja |
| 1-Phasen-Fenster möglich | ja |
| 3-Phasen-Fenster möglich | ja |
| Spannungsart des Messbereichs | AC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Spannungsmessbereich 1 | 160 - 300 V |
| Spannungsmessbereich 2 | 160 - 300 V |
| Max. zulässige Ansprechverzögerungszeit | 5 s |
| Min. einstellbare Ansprechverzögerungszeit | 0.1 s |
| Anzahl der Kontakte als Wechsler | 1 |
| Kurzbeschreibung | Netz-Überwachungs-Relais U-Fenster 3x230/400V AC, 1 Wechsler |
Anhänge
Datei
(pdb_db_nkrf1_de.pdf, 305.12 KB)
