Beschreibung

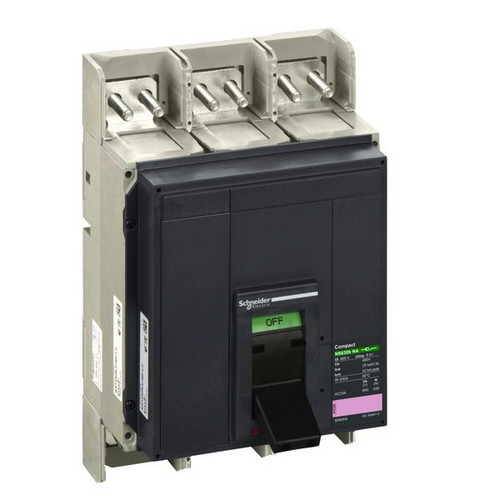

Der Compact NS800NA ist ein 3-poliger Lasttrennschalter. Er wird zum Steuern und Trennen von Stromkreisen verwendet. Dieses Gerät ist in Einschubtechnik und wird elektrisch durch einen Motormechanismus betrieben. Der Betriebsstrom beträgt 800A (AC23A) und die Betriebsspannung beträgt 690V 50/60Hz. In dieser Grundversion sind die vorderen und hinteren Stromanschlüsse nicht enthalten. Die Abmessungen betragen 327mm (Breite), 210mm (Höhe) und 147mm (Tiefe). Dieses Gerät entspricht der Norm IEC 60947-3.
Merkmale
| Breite | 210 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 14,51 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Bemessungsdauerstrom Iu | 800 A |
| Schutzart (IP), frontseitig | IP40 |
| Anzahl der Hilfskontakte als Wechsler | 5 |
| Verriegelbar | ja |
| Motorantrieb integriert | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Spannungsauslöser optional | ja |
| Gerätebauart | Einbaugerät Einschubtechnik |
| Bemessungsbetriebsspannung | 220 - 690.0 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-23, 400 V | 800 A |
| Kurzbeschreibung | Lasttrennschalter ComPact NS800 NA, 3P, 800A/690V AC, elektrische Ansteuerung |
| Höhe | 327 mm |
| Tiefe | 147 mm |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
