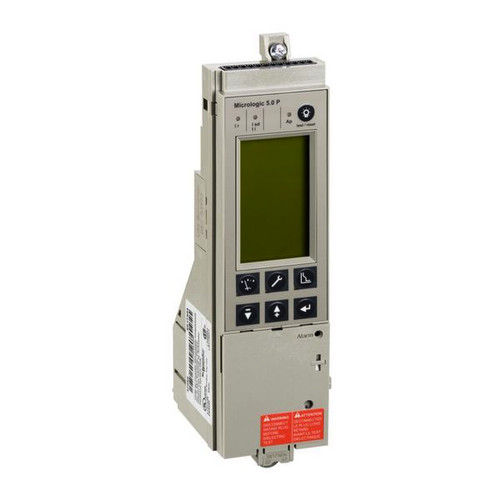

Abbildung ähnlich
01561017 SCHNEIDER ELECTRIC 47289 Auslöser, elektronisch: LSI, +LCD,
47289
3303430472896
47289
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Das Micrologic 5.0 P (Leistungsmessung) ist ein elektronisches Auslösegerät, das bei Leistungsschaltern vom Typ Masterpact NT zum Einsatz kommt. Das Auslösegerät ist für den Schutz von Stromkreisen und Lasten ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlast, einen kurzzeitverzögerten und einen unverzögerten Kurzschlussschutz. Das Micrologic zeigt eine Überlast mit Hilfe einer Alarm-LED. Weitere Auslöseursachen werden über 3 zusätzlich LED anzeigen. Das Gerät ist mit einem digitalen LCD-Bildschirm ausgestattet, auf dem die tatsächlichen Effektivwerte für die Stromstärke mit einer Genauigkeit von 1,5 % angezeigt werden. Dieses Auslösegerät kann in einem Grundschalter Masterpact NT integriert werden.
Merkmale
| Breite | 53.6 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,39 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Kurzschlussauslöserfunktion | verzögert |
| Überlastauslöser Stromeinstellung | 252.0 - 6300.0 A |
| Bemessungsdauerstrom Iu | 6300.0 A |
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Kurzbeschreibung | Auslösegerät Micrologic 5.0 P für Masterpact NT in Festeinbau |
| Höhe | 199.5 mm |
| Tiefe | 67.5 mm |
| Anzahl der Hilfskontakte als Schließer | 0.0 |
| Anzahl der Hilfskontakte als Öffner | 0.0 |
| Spannungsart der Versorgungsspannung | DC |
| Externe Stromversorgung erforderlich | ja |
| Anzahl der Hilfskontakte als Wechsler | 0.0 |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 6300.0 A |
| Versorgungsspannung bei DC | 24.0 V |
| Betriebsspannung bei AC 50 Hz | 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690.0 V |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 12600.0 - 94500.0 A |
| Stromeinstellung verzögerter Kurzschlussauslöser | 378.0 - 63000.0 A |
