01561225 SCHNEIDER ELECTRIC 48368 Auslöser, elektronisch: LSIV, +LCD
48368
3303430483687
48368
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

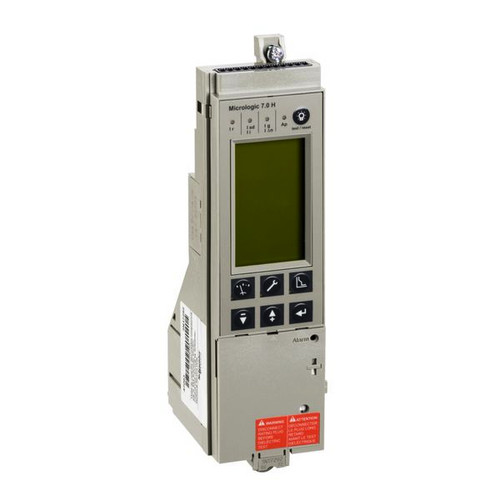

Das Micrologic 7.0 H (Oberschwingungsmessung) ist ein elektronisches Auslösegerät, das bei Leistungsschaltern vom Typ Masterpact NW zum Einsatz kommt. Das Auslösegerät ist für den Schutz von Stromkreisen und Lasten ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlast, einen kurzzeitverzögerten und einen unverzögerten Kurzschlussschutz. Zusätzlich bietet es einen Differenzstromschutz. Das Micrologic zeigt eine Überlast mit Hilfe einer Alarm-LED. Weitere Auslöseursachen werden über 3 zusätzlich LED anzeigen. Das Gerät ist mit einem digitalen LCD-Bildschirm ausgestattet, auf dem die tatsächlichen Effektivwerte für die Stromstärke mit einer Genauigkeit von 1,5 % angezeigt werden. Dieses Auslösegerät kann in einem Grundschalter Masterpact NW integriert werden.
Merkmale
Breite | 53.6 mm |
Verpackungseinheit | 1 |
Gewicht | 0,06 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85389099 |
Kurzschlussauslöserfunktion | verzögert |
Überlastauslöser Stromeinstellung | 560 - 6300.0 A |
Bemessungsdauerstrom Iu | 6300 A |
Ausführung des Motorschutzes | elektronischer Auslöser |
Kurzbeschreibung | Auslösegerät Micrologic 7.0 H für Masterpact NW in Einschubtechnik |
Höhe | 199.5 mm |
Tiefe | 67.5 mm |
Spannungsart der Versorgungsspannung | DC |
Externe Stromversorgung erforderlich | ja |
Spannungsart der Betriebsspannung | AC |
Bemessungsschaltstrom | 6300 A |
Versorgungsspannung bei DC | 24 - 24.0 V |
Betriebsspannung bei AC 50 Hz | 690 - 690.0 V |
Betriebsspannung bei AC 60 Hz | 690 - 690.0 V |
Stromeinstellung unverzögerter Kurzschlussauslöser | 12600 - 94500.0 A |
Stromeinstellung verzögerter Kurzschlussauslöser | 63000.0 - 840 A |
