04612954 SCHNEIDER ELECTRIC 50420 Geteilter Ringkern für Fehlerstrom
50420
3606485433790
50420
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

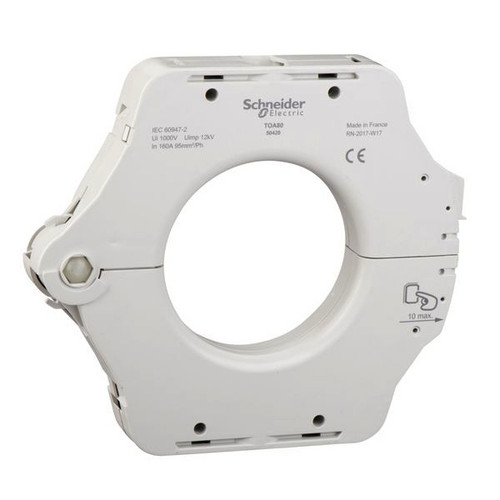

Dieser Ringkern ist für die Vigilohm Isolationsfehlersuchgeräte und die VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Es ermöglicht die Überwachung der eingespeisten Komponente von Vigilohm Insulation Monitor und die Messung eines Nennstroms bis 160A für VigiPacT Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Der Innendurchmesser des Toroids beträgt 80 Millimeter und das Gewicht 0,9 kg. Die Kabel müssen innerhalb des Toroids zentriert sein, und der Durchmesser aller dieser Kabel darf 40 mm nicht überschreiten. Der maximale Querschnitt pro Phase (R, S, T, N) beträgt 95mm² für einen Kupferleiter.
Merkmale
Verpackungseinheit | 1 |
Verpackungseinheit | 12 |
Gewicht | 0,94 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Summenstromwandler |
Öffnungsdurchmesser | 80 mm |
Anzahl der Primäreingänge | 4 |
Primärer Bemessungsstrom In | 160 A |
Schnappbefestigung | ja |
Sekundärer Bemessungsstrom | 0.16 A |
Mit Berührungsschutz | ja |
Geeicht | ja |
Genauigkeitsklasse | 1 |
Sekundärer Anschluss | Schraubanschluss |
Kurzbeschreibung | Geteilter Ringkern für Fehlerstromschutz TOA - Ø 80 mm |
