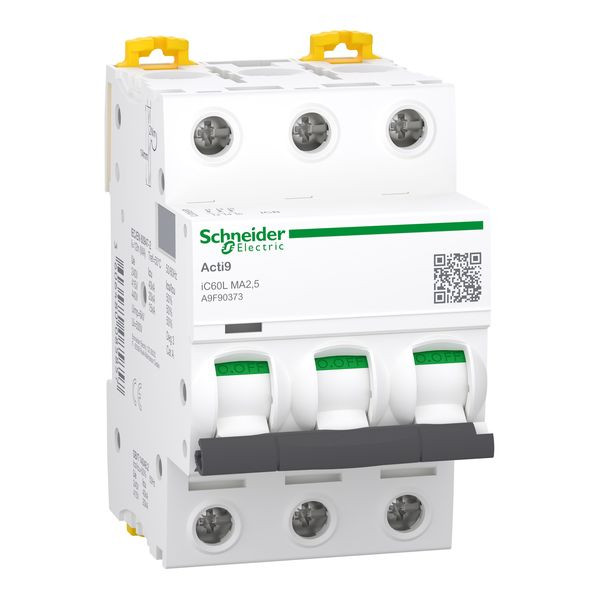

Abbildung ähnlich
01012536 SCHNEIDER ELECTRIC A9F90373 LS-SCHALTER IC60LMA 3P 2,5A MA
A9F90373
3606480085857
A9F90373
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 44 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 125A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC/DC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 44 |
| Verpackungseinheit | 4 |
| Gewicht | 0,33 |
| Statistische Warennummer | 85362010 |
| Einbautiefe | 44.5 mm |
| Bemessungsstrom | 2.5 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60.0 Hz |
| Auslösecharakteristik | MA |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16.0 mm² |
| Umgebungstemperatur während des Betriebs | -35 - 70.0 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 40 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Kurzbeschreibung | Leitungsschutzschalter iC60L, 3P, 2,5A, MA Charakteristik |
| Verlustleistung | 0.2 W |
