04617638 SCHNEIDER ELECTRIC A9L1C325 Kombiableiter Acti9
A9L1C325
3606486808573
A9L1C325
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
8 ST | Menge übernehmen |
256 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

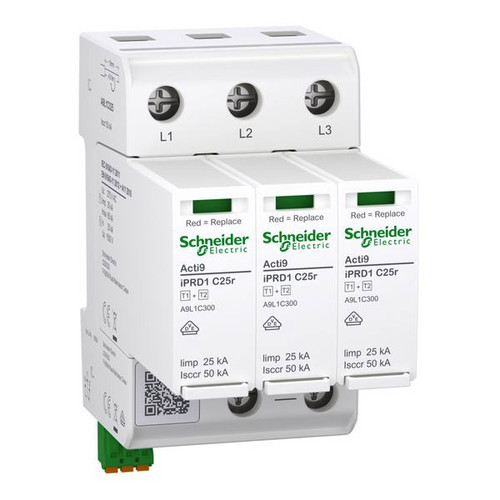

Acti9 iPRD1 C25r modularer Kombiableiter Typ 1+2 zum Einsatz bei Blitzschutzklasse I+II. In kompakter Bauform - nur 3 TE breit. max. netzseitiger Überstromschutz 315A gG. Fernmeldekontakt. Optische Funktions - / Defektanzeige des Ableiters (grün OK/ rot Gerät defekt). Geeignet für TN-C Netze. U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 275V AC. In-Nennableitstossstrom 25 kA. Imax -maximaler Ableitstossstrom 65 kA. Iimp 25kA. Up-Schutzpegel 1,5 kV. DIN-Hutschienenmontage. Abmessung (B) 54mm x (H) 105mm x (T) 86mm.Gewicht 508g. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 8 |
Verpackungseinheit | 256 |
Gewicht | 0,58 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Hutschiene TH35 |
Blitzstoßstrom (10/350 µs) | 25 kA |
Baugröße | 3 TE |
Schutzpegel | 1.5 kV |
Fernsignalisierung | ja |
Folgestromlöschfähigkeit | 50 kA |
Höchste Dauerspannung AC | 275 V |
Nennspannung AC | 240 V |
Prüfklasse | Typ 1 und 2 |
Signalisierung am Gerät | optisch |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Spezifische Energie (W/R) | 156.2 kJ/Ohm |
Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
Netzform TN-C | ja |
Schutzpegel L-PE | 1.5 kV |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 315 A |
Kurzbeschreibung | Kombiableiter, Acti9 iPRD1 C25r, Typ 1+2, Schutzmodule steckbar, 3P, Iimp 25kA, kompakt 3TE, FM-Kontakt |
