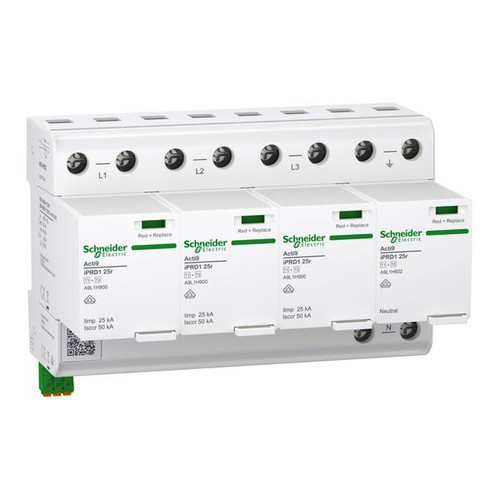

04617647 SCHNEIDER ELECTRIC A9L1H625 Kombiableiter Acti9
A9L1H625
3606486808542
A9L1H625
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
8 ST | Menge übernehmen |
128 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Acti9 iPRD1 25r modularer Kombiableiter zum Einsatz bei Blitzschutzklasse I+II. max. netzseitiger Überstromschutz 315A gG. Fernmeldekontakt. Optische Funktions - / Defektanzeige des Ableiters (grün OK/ rot Gerät defekt). Geeignet für TN-S und TT Netze. U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 305V AC (N-PE) / 300V AC (L-N). In-Nennableitstossstrom 25/100 kA (L-N)/(N-PE). Imax -maximaler Ableitstossstrom 65/130 kA (L-N)/(N-PE). Iimp 25/100kA (L-N/N-PE). Up-Schutzpegel 1,5 kV (L-N/N-PE). DIN-Hutschienenmontage. Abmessung (B) 144mm x (H) 110.5mm x (T) 86mm. Gewicht 1.074kg. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 8 |
Verpackungseinheit | 128 |
Gewicht | 1,23 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Hutschiene TH35 |
Blitzstoßstrom (10/350 µs) | 25 kA |
Baugröße | 8 TE |
Schutzpegel | 1.5 kV |
Fernsignalisierung | ja |
Folgestromlöschfähigkeit | 100 kA |
Höchste Dauerspannung AC | 300 V |
Nennspannung AC | 240 V |
Prüfklasse | Typ 1 und 2 |
Schutzpegel L-N | 1.5 kV |
Signalisierung am Gerät | optisch |
Schutzpegel N-PE | 1.5 kV |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Spezifische Energie (W/R) | 156.2 kJ/Ohm |
Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
Netzform TN-S | ja |
Netzform TT | ja |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 315 A |
Kurzbeschreibung | Kombiableiter, Acti9 iPRD1 25r, Typ 1+2, Schutzmodule steckbar, 3P+N, Iimp 25kA, FM-Kontakt |
