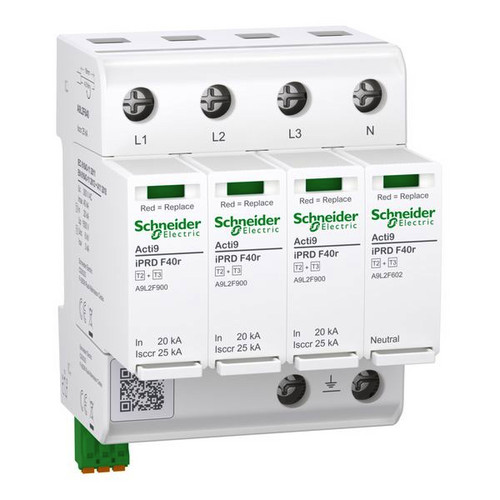

Abbildung ähnlich
04617651 SCHNEIDER ELECTRIC A9L2F640 Überspannungsableiter
A9L2F640
3606486808504
A9L2F640
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 192 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Acti9 iPRD F40r modularer Überspannungsableiter Typ 2+3. integrierte Sicherung im Gerät, keine Ableitervorsicherung notwendig (vorsicherungsfrei). Fernmeldekontakt. Optische Funktions - / Defektanzeige des Ableiters und der integrierten Sicherung (grün OK/ rot Gerät defekt). Geeignet für TN-S und TT Netze. U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 305V AC (N-PE) / 300V AC (L-N). In-Nennableitstossstrom 20/40 kA (L-N)/(N-PE). Imax -maximaler Ableitstossstrom 40/65 kA (L-N)/(N-PE). Uoc-Leerlaufspannung 6kV. (L-N/N-PE). Up-Schutzpegel 1,5 kV (L-N/N-PE). DIN-Hutschienenmontage. Abmessung (B) 72mm x (H) 105mm x (T) 70mm. Gewicht 478g. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 192 |
| Verpackungseinheit | 12 |
| Gewicht | 0,57 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Anzahl der Leiter (ohne Erde) | 3 |
| Baugröße | 4 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 300 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 240 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Schutzpegel N-PE | 1.5 kV |
| Integrierte Vorsicherung | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | ja |
| Kurzbeschreibung | Überspannungsableiter, Acti9 iPRD F40r, Typ 2+3, Schutzmodule steckbar, 3P+N, 40kA, integr. Sicherung, FM-Kontakt |
